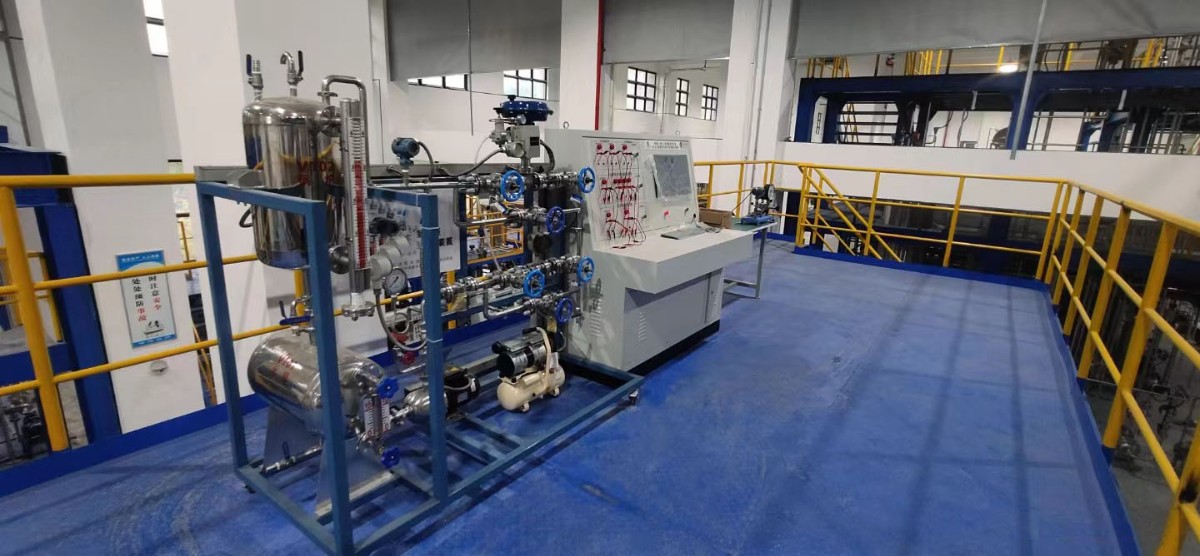

整套装置由钢制安装框架、不锈钢水箱、加热锅炉、离心水泵、电动调节阀、电磁阀、流量液位检测仪表、就地计算机操作台、就地智能仪表控制上位监控软件、外置配套设备等组成，工艺路线简洁清晰，现场仪表与二次仪表或通讯模块有机结合，上位计算机控制。

装置整体布置协调、操作便捷、牢固可靠；管路布置合理有序、布线规范整齐；装置具有工业化气息，大气美观；所采用的操控软件在国内应用极为广泛，完全与工业实际接轨。

装置安全设计规范完善，采用标准三相五线制用电，配置漏电保护和过载保护装置，高温设备和管路均有保温措施，管线及设备布置既方便操作，也防止碰伤或绊倒，高度符合国家标准。

实训室整体氛围布置，安全标识、操作要领、工艺挂图等配套完善。随机资料如操作说明书、配置清单、PID图、电气图等配套齐全。

系统功能及训练目标

1) 能够实现单容水箱液位数学模型的测试实验。

2) 能够实现双容水箱液位数学模型的测试实验。

3) 能够实现锅炉内胆水温特性测试实验。

4) 能够实现单容水箱液位定值控制实验。

5) 能够实现双容水箱液位定值控制实验。

6) 能够实现锅炉内胆水温定值控制实验。

7) 能够实现单闭环流量定值控制实验。

8) 能够实现变频支路流量定值控制实验。

9) 能够实现水箱液位串级控制实验。

10) 能够实现锅炉内胆水温与循环水流量串级控制实验。

11) 能够实现水箱液位与流量串级控制实验。

12) 能够实现下水箱液位与电动调节阀支路流量的串级控制系统。

13) 能够实现PLC控制或智能仪表控制，并完成复杂控制系统的操作运行。
